När man designar modern elektronik håller en ihållande utmaning många ingenjörer vakna på natten. Hur säkerställer vi att signaler färdas rent och tillförlitligt med otroligt höga hastigheter. Den här frågan ligger i hjärtat av högpresterande applikationer som 5G-infrastruktur, avancerad radar och satellitkommunikation. Kärnan för att lösa denna utmaning liggerHigh Frequency Board. PåHONTEC, vi är specialiserade på att tillverka dessa kritiska komponenter och förvandla teoretiska designprinciper till konkreta, högtillförlitliga produkter som uppfyller de rigorösa kraven från dagens teknik.
Vilka är de grundläggande principerna bakom att minimera signalförluster
För att hantera signalförlust måste vi först förstå vad som orsakar det. AHögfrekvenstavlaär inte bara en vanlig PCB. Dess design kontrollerar noggrant flera nyckelfaktorer. Dielektrisk konstant (Dk) konsistens är av största vikt, eftersom variationer kan förvränga signaler. Lika kritisk är dissipationsfaktor (Df), som bestämmer hur mycket signalenergi som går förlorad som värme i substratmaterialet. PåHONTECNär man designar modern elektronik håller en ihållande utmaning många ingenjörer vakna på natten. Hur säkerställer vi att signaler färdas rent och tillförlitligt med otroligt höga hastigheter. Den här frågan ligger i hjärtat av högpresterande applikationer som 5G-infrastruktur, avancerad radar och satellitkommunikation. Kärnan för att lösa denna utmaning ligger
Hur gör kontrollerad impedans och precisionsrouting skillnad
När rätt material väl har valts tar precisionen över. Hur kan vi bibehålla signalintegriteten över hela spårvägen. Svaret ligger i kontrollerad impedans routing och sofistikerad stack-up design. Vårt ingenjörsteam använder avancerad simuleringsprogramvara för att modellera PCB-stapeln innan tillverkningen påbörjas. Detta tillåter oss att definiera exakta spårbredder och avstånd för att uppnå målimpedansen, vanligtvis 50 eller 100 ohm, vilket minimerar reflektioner. För enHögfrekvenstavla, denna precision är inte förhandlingsbar. Vi garanterar snäva impedanstoleranser, ofta så låga som ±5 %, för att säkerställa att din design fungerar som simulerad.
Vilka specifika produktegenskaper Bekämpa elektromagnetisk störning
Störningar, både emitterade och mottagna, kan lamslå en känslig krets. Så, hur fungerar en väldesignadHögfrekvenstavlaskydda mot detta. Vårt tillvägagångssätt integrerar flera strategier direkt i styrelsetillverkningen:
Avancerade jordningsscheman:Använder flerpunktsjordning och dedikerade jordplan för att ge en ren referens och skärm.
Avskärmande Vias:Implementera förskjutna "sömmar" vias runt kritiska spår för att skapa Faraday-burar.
Ytfinish:Erbjuder val som Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) för överlägsen ytkonduktivitet och signalintegritet vid höga frekvenser.
För att illustrera specifikationerna som gör dessa principer till liv, överväg parametrarna för en standardHONTEChögfrekvent erbjudande:
| Parameterkategori | Typisk specifikation | Förmån |
|---|---|---|

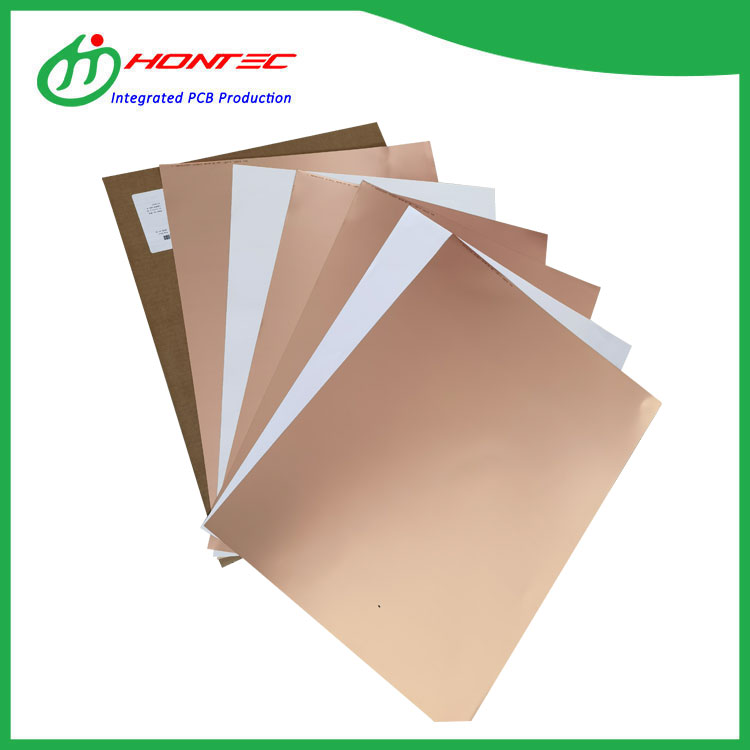

| Kärnmaterial | Rogers RO4350B, Taconic TLY | Låg förlust, stabil Dk för konsekvent prestanda |
| Impedanstolerans | ±5 % eller bättre | Minskar signalreflektion och säkerställer integritet |
| Minsta spår/mellanrum | 3/3 mil | Möjliggör tät routing med hög hastighet |
| Ytfinish | ENEPIG, Immersion Silver | Utmärkt signalhudeffektprestanda |
| Pläterad håltolerans | ±2 mil | Säkerställer tillförlitliga via anslutningar och skärmning |
Varför är det avgörande att samarbeta med en experttillverkare
±5 % eller bättreHögfrekvenstavlaöverskrider efter en checklista. Det kräver djup materialkunskap, precisionstillverkning och rigorösa tester. Det är härHONTECfördelen blir tydlig. Vår expertis förvandlar komplexa konstruktioner till tillverkningsbara produkter med hög avkastning. Vi levererar inte bara brädor; vi blir en förlängning av ditt ingenjörsteam och erbjuder Design for Manufacturability (DFM) feedback för att förebygga problem. Med vår toppmoderna utrustning och kontrollerade processmiljö säkerställer vi allaHögfrekvenstavlasom lämnar vår anläggning uppfyller de högsta standarderna för kvalitet och prestanda.
Är du redo att eliminera signalförlust och störningar från din nästa höghastighetsdesign. Samarbeta med ett team som förstår de kritiska nyanserna. LåtaHONTECtillhandahålla den pålitliga, högpresterande grunden din innovation förtjänar.Kontakta ossidag med dina projektkrav, och låt oss diskutera hur vi kan få liv i dina mest utmanande högfrekvensapplikationer.
