I den moderna elektronikens landskap definierar kretstäthet och signalintegritet gränsen mellan en funktionell enhet och en marknadsledande innovation. Allt eftersom elektroniska system blir mer kompakta samtidigt som de kräver högre prestandaFlerskiktsbrädahar dykt upp som den grundläggande teknologin som möjliggör denna utveckling.HONTECligger i framkant av denna domän och levererar prototyp med hög mix, låg volym och snabbsvängFlerskiktsbrädalösningar till högteknologiska industrier i 28 länder.
Komplexiteten hos enFlerskiktsbrädasträcker sig långt utöver att bara lägga till fler lager. Varje ytterligare lager introducerar överväganden om impedanskontroll, termisk hantering och registrering av mellanskikt som kräver precisionstillverkningsmöjligheter.HONTECarbetar från en strategisk plats i Shenzhen, Guangdong, där avancerade tillverkningsanläggningar uppfyller rigorösa kvalitetsstandarder. VarjeFlerskiktsbrädaproducerat har försäkran om UL-, SGS- och ISO9001-certifieringar, med pågående implementering av ISO14001- och TS16949-standarder som återspeglar ett engagemang för miljöansvar och kvalitetssystem för bilar.
För ingenjörer som designar för telekommunikation, medicinsk utrustning, flygsystem eller industriella kontroller, valet av enFlerskiktsbrädatillverkaren direkt påverkar tiden till marknaden och produktens tillförlitlighet.HONTECkombinerar teknisk expertis med lyhörd service, samarbetar med UPS, DHL och speditörer i världsklass för att säkerställa att prototyp- och produktionsorder når destinationer över hela världen utan dröjsmål. Varje förfrågan får ett svar inom 24 timmar, vilket återspeglar ett kundförst tillvägagångssätt som har byggt upp varaktiga partnerskap över hela världen.
Bestämma lämpligt antal lager för aFlerskiktsbrädakräver balansering av elektrisk prestanda, fysiska utrymmesbegränsningar och tillverkningskomplexitet. De primära övervägandena börjar med krav på signaldirigering. Digitala höghastighetsdesigner kräver ofta dedikerade lager för kraftplan och jordplan för att bibehålla signalintegriteten och minska elektromagnetiska störningar. När komponentdensiteten ökar, blir ytterligare signallager nödvändiga för att tillgodose routing utan att bryta mot avståndsregler. Värmehantering påverkar också antalet lager, eftersom ytterligare kopparplan kan fungera som värmespridare för kraftintensiva komponenter.HONTECRekommenderar vanligtvis att klienter utvärderar antalet kritiska nät som kräver kontrollerad impedans, tillgängligheten av kortets fastigheter och önskat bildförhållande för via-strukturer. En välplaneradFlerskiktsbrädamed lämpligt antal lager minskar behovet av kostsamma omkonstruktioner under prototypvalidering och säkerställer att slutprodukten uppfyller både elektriska och mekaniska krav.
Lager-till-lager-registrering är en av de mest kritiska kvalitetsparametrarna iFlerskiktsbrädatillverkning.HONTECanvänder avancerade optiska inriktningssystem och flerstegsregistreringskontroller genom hela tillverkningsprocessen. Processen börjar med precisionsborrning av registreringshål i varje enskilt lager med laserstyrda system som uppnår positionsnoggrannhet inom mikron. Under lamineringsfasen säkerställer specialiserade stiftlamineringssystem att alla lager förblir perfekt inriktade under hög temperatur och högt tryck. Efter laminering verifierar röntgeninspektionssystem registreringsnoggrannheten innan de fortsätter till efterföljande processer. FörFlerskiktsbrädakonstruktioner som överstiger tolv lager eller innehåller sekventiell lamineringsteknik, använder HONTEC automatiserad optisk inspektion i flera steg för att upptäcka eventuella feljusteringar innan den äventyrar slutprodukten. Detta rigorösa tillvägagångssätt för registrering säkerställer att nedgrävda viaor, blinda viaor och mellanskiktsanslutningar bibehåller elektrisk kontinuitet över hela stapeln, vilket förhindrar öppna kretsar eller intermittenta fel som kan uppstå vid lagerförskjutning.
Tillförlitlighetstestning för aFlerskiktsbrädaomfattar både elektrisk verifiering och fysisk stressbedömning.HONTECimplementerar ett omfattande testprotokoll som börjar med elektriska tester med flygande sond eller fixturbaserade system för att verifiera kontinuitet och isolering för varje nät. FörFlerskiktsbrädakonstruktioner med högdensitetsfunktioner för sammankoppling, impedanstestning utförs med tidsdomänreflektometri för att säkerställa att karakteristisk impedans uppfyller specificerade toleranser. Termisk stresstestning utsätter skivorna för flera cykler av extrema temperaturvariationer för att identifiera eventuella latenta defekter som sprickor eller delaminering. Ytterligare tester inkluderar analys av jonkontamination för att verifiera renhet, lodflottestning för ytfinishens integritet och mikrosektionsanalys som möjliggör intern inspektion av viastrukturer och skiktbindningar. HONTEC upprätthåller detaljerade spårbarhetsregister för varje flerskiktskort, vilket ger kunderna tillgång till kvalitetsdokumentation och testresultat. Denna flerskiktiga metod för testning säkerställer att kort fungerar tillförlitligt i sina avsedda applikationsmiljöer, oavsett om de utsätts för termisk cykling i fordon, industriella vibrationer eller långvariga driftkrav.
Skillnaden mellan en standardleverantör och en pålitlig tillverkningspartner blir uppenbar när designutmaningar uppstår.HONTECtillhandahåller ingenjörsstöd som sträcker sig från design för tillverkningskontroller till materialvalsvägledning förFlerskiktsbrädaprojekt. Kunder drar nytta av tillgång till teknisk expertis som hjälper till att optimera lageruppsättningar, minska tillverkningskostnaderna och förutse potentiella tillverkningsbegränsningar innan de påverkar scheman.
DeFlerskiktsbrädatillverkningsförmåga vidHONTECspänner från 4-lagers prototyper till komplexa 20-lagers strukturer som innehåller blinda vias, nedgrävda vias och kontrollerade impedansprofiler. Materialvalsalternativ inkluderar standard FR-4 för kostnadskänsliga applikationer, högpresterande material som Megtron och Isola för högfrekvenskrav och specialiserade laminat för RF- och mikrovågsapplikationer.
Med ett lyhört team som är engagerat i tydlig kommunikation och ett logistiknätverk byggt för global räckvidd,HONTEClevererarFlerskiktsbrädalösningar som förenar teknisk excellens med operativ effektivitet. För designingenjörer och inköpsproffs som söker en pålitlig partner för komplexa PCB-krav,HONTECrepresenterar ett beprövat val som backas upp av certifieringar, erfarenhet och en kund-först-filosofi.
ST115G PCB - med utvecklingen av integrerad teknik och mikroelektronisk förpackningsteknik växer den totala effekttätheten för elektroniska komponenter, medan den fysiska storleken på elektroniska komponenter och elektronisk utrustning tenderar att bli liten och miniatyriserad, vilket resulterar i snabb ackumulering av värme vilket resulterar i en ökning av värmeflödet runt de integrerade enheterna. Därför kommer högtemperaturmiljö att påverka de elektroniska komponenterna och enheterna. Detta kräver ett mer effektivt termiskt kontrollschema. Därför har värmeavledningen av elektroniska komponenter blivit ett stort fokus i den nuvarande tillverkningen av elektroniska komponenter och elektronisk utrustning.

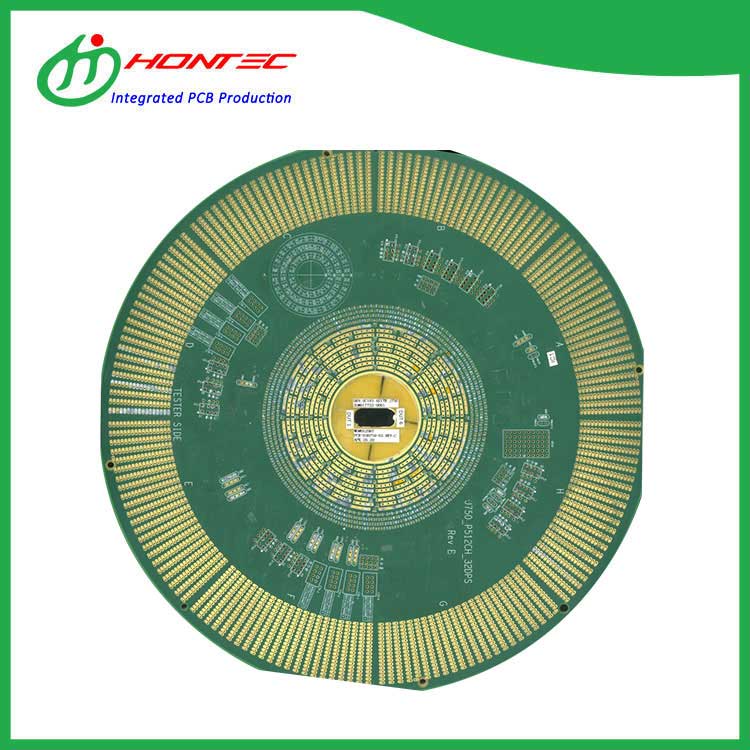

Halogenfri PCB - halogen (halogen) är en grupp VII ett icke-guld Duzhi-element i Bai, inklusive fem element: fluor, klor, brom, jod och astatin. Astatin är ett radioaktivt element och halogen kallas vanligtvis fluor, klor, brom och jod. Halogenfritt PCB är miljöskydd PCB innehåller inte ovanstående element.
Tg250 PCB är tillverkat av polyimidmaterial. Den tål hög temperatur under lång tid och deformeras inte vid 230 grader. Den är lämplig för utrustning med hög temperatur och priset är något högre än för vanlig FR4
S1000-2M PCB är tillverkat av S1000-2M-material med TG-värde 180. Det är ett bra val för multilayer PCB med hög tillförlitlighet, höga prestanda, höga prestanda, stabilitet och användbarhet
För höghastighetsapplikationer spelar plattans prestanda en viktig roll. IT180A PCB tillhör högt Tg-kort, vilket också ofta används högt Tg-kort. Den har hög kostnadsprestanda, stabil prestanda och kan användas för signaler inom 10G.
ENEPIG PCB är en förkortning av guldplätering, palladiumplätering och nickelplätering. ENEPIG PCB-beläggning är den senaste tekniken som används inom elektronikkretsindustrin och halvledarindustrin. Guldbeläggningen med tjockleken 10 nm och palladiumbeläggningen med tjockleken 50 nm kan uppnå god ledningsförmåga, korrosionsbeständighet och friktionsbeständighet.
