HONTEC är en av de ledande multilayer-PCB-tillverkningen, som specialiserat sig på högmix, lågvolym och quickturn-prototyp PCB för högteknologiska industrier i 28 länder.
Vår multilayer PCB har godkänt UL-, SGS- och ISO9001-certifiering, vi använder också ISO14001 och TS16949.
Belägen iShenzhenav GuangDong, HONTEC samarbetar med UPS, DHL och speditörer i världsklass för att tillhandahålla effektiva sjöfartstjänster. Välkommen att köpa multilayer PCB från oss. Varje förfrågan från kunder besvaras inom 24 timmar.

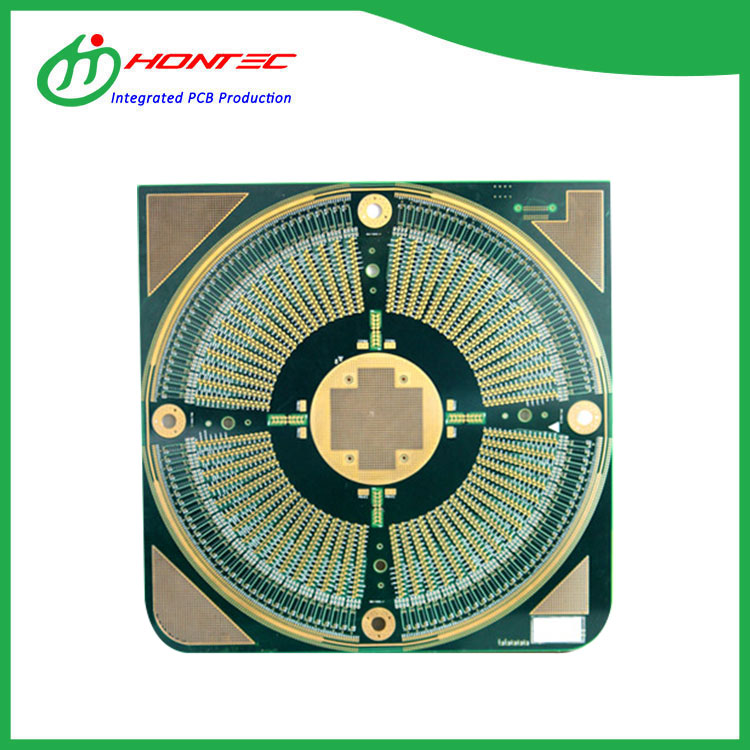

Multilayer precision PCB - Tillverkningsmetoden för flerskiktskort tillverkas vanligtvis av det inre skiktmönstret först, och sedan görs det enkla eller dubbelsidiga substratet genom tryck- och etsningsmetod, som ingår i det angivna mellanlagret, och värms sedan upp, trycksatt och bunden. När det gäller den efterföljande borrningen är den densamma som metoden för plätering genom hål för dubbelsidig kartong.
Multilayer PCB-kretskort-Tillverkningsmetoden för flerskiktskort tillverkas vanligtvis av det inre skiktmönstret först, och sedan tillverkas det enstaka eller dubbelsidiga underlaget genom utskrift och etsningsmetod, som ingår i det angivna mellanlagret och sedan uppvärmd, trycksatt och bunden. När det gäller den efterföljande borrningen är det samma som pläterings genomhålsmetoden för dubbelsidig platta. Det uppfanns 1961.
Jämfört med modulkortet är spiralkortet mer bärbart, litet i storlek och lätt i vikt. Den har en spole som kan öppnas för enkel åtkomst och ett brett frekvensområde. Kretsmönstret lindas huvudsakligen och kretskortet med etsad krets istället för traditionella koppartrådsvängningar används huvudsakligen i induktiva komponenter. Den har en rad fördelar som hög mätning, hög noggrannhet, bra linjäritet och enkel struktur. Följande är ungefär 17 lager ultra liten storlek spolbräda, jag hoppas kunna hjälpa dig att bättre förstå 17 lager ultra liten storlek spolbräda.
BGA är ett litet paket på ett kretskort och BGA är en förpackningsmetod där en integrerad krets använder ett organiskt bärarkort. Följande handlar om 8 lager små BGA-kretskort, jag hoppas kunna hjälpa dig att bättre förstå 8 lager små BGA-kretskort .
Under beröringsåldern har kondensatorskärm-kretskort tillämpats på olika industriell utrustning, såsom industriell automatisering, bensinstationer, terminaler för flygplan, GPS för bilar, medicinsk utrustning, bankmaskiner och bankomater, industriella mätinstrument och höghastighetsskenor , etc. Vänta, en ny industriell revolution håller på att utvecklas. Följande handlar om 4 lager kondensator skärm PCB, jag hoppas kunna hjälpa dig att bättre förstå 4 lager kondensator skärm PCB.
Vid höga hastigheter används PCB-spår för impedanskontroll som transmissionslinjer, och elektrisk energi kan reflekteras fram och tillbaka, liknande situationen där krusningar i sjövatten möter hinder. Kontrollerade impedansspår är utformade för att minska elektroniska reflektioner och säkerställa korrekt konvertering mellan PCB-spår och interna anslutningar.
